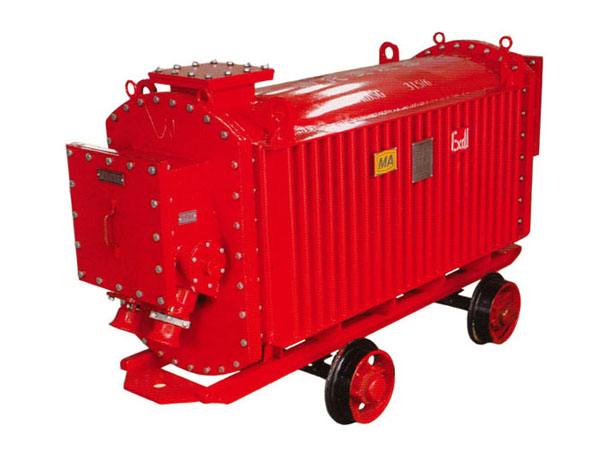

礦用變壓器是一種用在礦井下面的變壓器類型，它的效率和主要的功能都是比較高的。礦用變壓器在使用的過程中也是需要平墊的。平墊是礦用變壓器重要的一個部分和結構，那么您知道它是怎么使用的呢?我們和變壓器廠家的小編進行詳細去了解一下如何進行使用吧：

　　平墊圈簡介：

　　先介紹平墊圈的功能和使用方法，套在螺栓或螺釘上使用，加裝平墊圈后，加大接觸面積，能分散壓力，保護被連接零件表面不被損壞。

　　平墊圈的安裝：

　　上面介紹了平墊的作用，所以平墊在安裝時，要挨著機器/工件的表面。

　　礦用變壓器保護整定計算

　　a. 過流I段保護

　　<1>動作電流

　　1>按躲過低壓側負荷母線發生三相短路時流過裝置的大短路電流整定

　　Iop = Krel*Id.max(3) = 1.4*1701 = 2381.4A

　　式中 Krel為可靠系數,取1.4

　　2>按躲過礦用變壓器的勵磁涌流整定,其動作電流應大于3~5倍額定電流

　　Iop = 5Ie = 5*1600/(1.732*6.3) = 5*146.63 = 733A

　　故選取

　　Iop = 2381.4A

　　Iop.j = 2381.4/500 = 4.763A

　　<2>靈敏度校驗

　　按 小方式下保護安裝處發生兩相短路時流過裝置的短路電流

　　Ksen = Id.min(2)/Iop = 22195*.0866/2381.4 = 8.07

　　<3>動作時限

　　取t = 0”

　　b. 過流

　　II段保護

　　<1>動作電流

　　按躲過礦用變壓器低壓側母線發生兩相短路時流過的大短路電流整定

　　Iop = Krel*Id.max(2) = 1.2*0.866*1701 = 1767.68A

　　Iop.j = 1767.68/500 = 3.54A

　　<2>動作時限

　　取t = 0.5”

　　c. 過流III段保護

　　<1>動作電流

　　按躲過低壓側母線上需要自起動的電動機

　　大起動電流之和整定

　　取SdΣ = 0.8Se

　　Kzq = 1/[Ud%+Se/(Kqd*SdΣ)]= 1/[0.08+1/(5*0.8)]= 3.03

　　Iop = Krel*Kzq*Ie = 1.2*3.03*146.63 = 533.16A

　　Iop.j = 533.16/500 = 1.066A

　　式中 Kzq為需要自起動的全部電動機在自起動時所引起的過電流倍數,取5

　　SdΣ為需要自起

　　動的全部電動機的總容量

　　Krel為可靠系數,取1.2

　　<2>靈敏度校驗

　　按低壓側母線處發生兩相金屬性短路時流過的 小短路電流

　　Ksen = Id.min(2)/Iop =0.866*1692/533.16 =2.75

　　以上是常見的礦用變壓器的整定的計算的主要的方法和主要的方式供大家進行參考，對于礦用變壓器的其他的操作后續文章中也是會介紹到的，我們和大家進行詳細去講解吧!
